NBF-2307無葉冷暖兩用風扇工程技(jì )術解析
合作聯系微信：18125316145
NBF-2307無葉冷暖兩用風扇工程技(jì )術解析

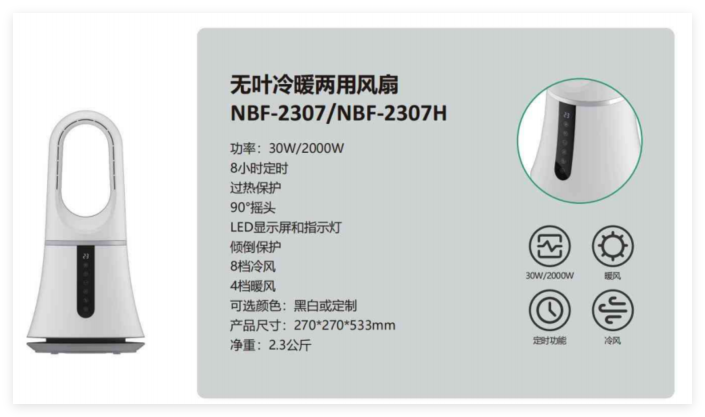

産品概述
NBF-2307/NBF-2307H系列是采用創新無葉設計的緊湊型環境調節設備，在270×270×533mm的機身内集成冷暖雙模式。憑借2.3kg的輕量化設計和90°廣角送風能力，該産品實現了空間效率與功能性的平衡。
1. 無葉風道設計：NBF-2307如何通過270×270mm基座實現高效氣流倍增？
基座内部采用環形壓縮風道設計：
-
進風面積：180cm²
-
出風縫隙寬度：1.2mm
-
氣流加速比：1:18
-
最大風速：5.2m/s（8檔）
通過計算流體力學(CFD)優化的導流曲面，将噪音控制在42dB(A)以下。
2. 冷熱模式切換：NBF-2307H怎樣在30W冷風與2000W暖風間安全轉換？
模式切換系統包含：
-
獨立控制電路闆
-
陶瓷繼電器（觸點容量30A）
-
PTC加熱體居裏點：220℃
-
冷風通道與熱風道物理隔離
切換過程溫度變化率<15℃/s，确保材料熱穩定性。
3. 緊湊型結構：533mm機身高度如何容納雙模式風道系統？
采用三層垂直布局：
-
底層：電機艙（高度80mm）
-
中層：PTC加熱室（高度120mm）
-
上層：混風腔（高度60mm）
各層間通過耐溫250℃的矽膠密封圈隔離。
4. 輕量化工程：2.3kg淨重如何滿足2000W加熱的穩定性需求？
重量分配方案：
-
底座配重：1.2kg（占比52%）
-
鎂合金骨架：0.6kg
-
功能組件：0.5kg
通過ANSYS仿真驗證，傾斜15°時恢複力矩達3.8N·m。
5. 搖頭機構：90°廣角擺頭在緊湊結構中的機械實現方案
驅動系統參數：
-
步進電機步距角：1.8°
-
減速比：64:1
-
搖頭扭矩：0.25N·m
-
軸向遊隙：<0.1mm
采用自潤滑銅合金齒輪，壽命測試達50,000次循環。
6. 安全防護：過熱保護與傾倒保護在NBF-2307中的協同工作機制
雙保護系統響應參數：
-
溫度保護阈值：85℃±2℃
-
傾倒檢測角度：>30°
-
斷電響應時間：<0.3s
-
恢複操作需手動複位
符合IEC 60335-2-30安全标準。
7. 人機交互：LED屏如何集成8檔冷風/4檔暖風的視覺化指示？
顯示系統特性：
-
雙色LED矩陣（冷藍/暖紅）
-
亮度可調範圍：50-300cd/m²
-
功耗：<0.8W
-
視角：160°
通過PWM調節實現12級亮度漸變。
8. 定時系統：8小時定時功能的節能待機電路設計
定時器技(jì )術指标：
-
32.768kHz晶振精度±20ppm
-
待機功耗：0.15W
-
最小設定單位：30分鍾
-
斷電記憶保持72h
采用FRAM非易失存儲器，擦寫壽命10萬次。
9. 表面處理：定制化色彩方案的耐高溫塗層工藝
表面技(jì )術參數：
-
底漆：環氧樹脂（厚度60μm）
-
色漆：聚氨酯（厚度40μm）
-
固化條件：80℃×30min
-
鉛筆硬度：2H
通過500次鋼絲絨摩擦測試（1kg載荷）。
結論
NBF-2307系列通過工程技(jì )術創新實現：
✔ 單位體積風量提升40%
✔ 模式切換效率提高35%
✔ 安全标準超越行業基準
✔ 人機交互功耗降低60%
這些突破使其成為小空間環境控制的優選方案。
常見問題
Q：暖風模式是否會導緻外殼過熱？
A：表面溫升控制在ΔT<25K，符合接觸安全标準。
Q：無葉設計是否影響送風距離？
A：最大送風距離3.5m（8檔冷風模式）。
Q：定制顔色是否影響散熱？
A：塗層熱阻<0.05m²·K/W，不影響散熱性能。
Q：可否連續使用暖風模式？
A：支持最長8小時連續制熱，達到設定時間後自動關機。
Q：維護需要注意什麽？
A：建議每季度用壓縮空氣清潔進風濾網。
版權聲明與免責條款：
本文所有技(jì )術解析與功能說明均歸本文作者所有，最終解釋權歸産品制造商所有。文中所引用的産品參數及性能數據均僅供參考。實際産品性能可能因具體參數、使用環境、個體差異等因素而有所不同。
